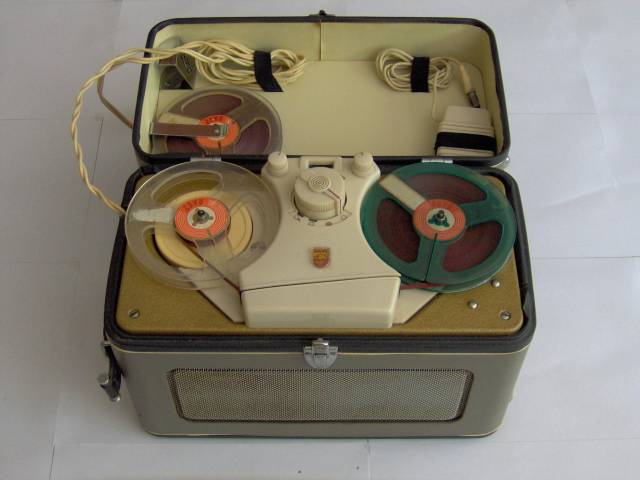

Philips EL 3510

In 1954 komt Philips met een klein draagbaar recordertje op de markt.

De EL 3510 is een dubbelspoor recorder met 1 snelheid: 9,5 cm/sec, en geschikt voor 13 cm spoeltjes.

 Het ontwerp is apart omdat de spoeltjes bovenop geplaatst moeten worden, en de bedieningsknop voor het loopwerk zich daar ook bevind.

Tevens links en rechts van de bedieningsknop, de regelaars voor volume en toonregeling. Bij opname is de volumeregelaar, de opnamesterkteregelaar.

Door middels van een klein afstemoog (DM 71) kan men de opnamesterkte aflezen.

Er zijn verschillende kleuren geweest waarin de EL 3510 geleverd is, nl. blauw, bruin, en grijs.

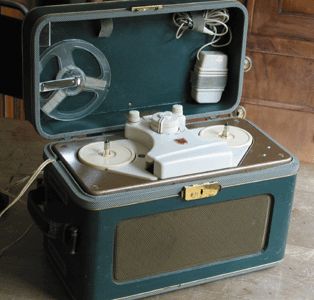

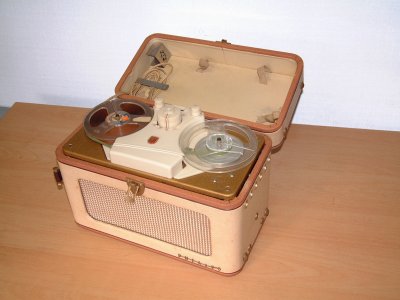

EL 3510 in de blauwe en de bruine uitvoering.

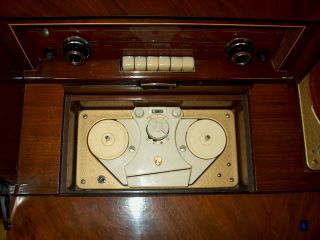

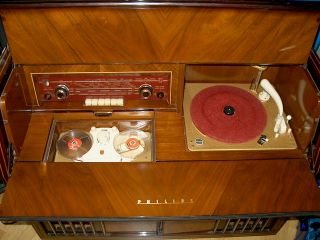

In radiomeubel FX 744 zat hetzelfde loopwerk nu onder typenr. AG 8001

 Het eenvoudige loopwerk vinden we later terug bij de El 3517, en EL 3527.

De EL 3510 werd geleverd met microfoon EL 6100  en een aansluitsnoer.

Technische gegevens:

Sporen: 2

Snelheid: 9,5 cm/sec

Spoel: 13 cm

Buizenbezetting:

ECC 83 voorversterkerbuis

EL 84 Eindbuis

DM 71 Opnameindicator

EZ 80 Voedingsbuis
